北海道の土木・建築設計(株)さがら設計事務所

業務実績Result

東区東雁来みのり橋ほか添架管耐震補強工事実施設計業務 (東雁来めぐみ橋)

  • 実施年度

    令和3年11月

  • 発注者

    札幌市水道局

実施分類 水道施設
所在地 札幌市東区東雁来13条2丁目237‐28番地ほか

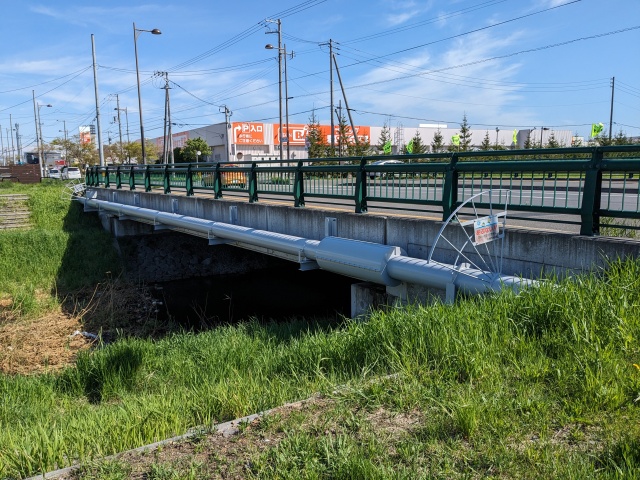

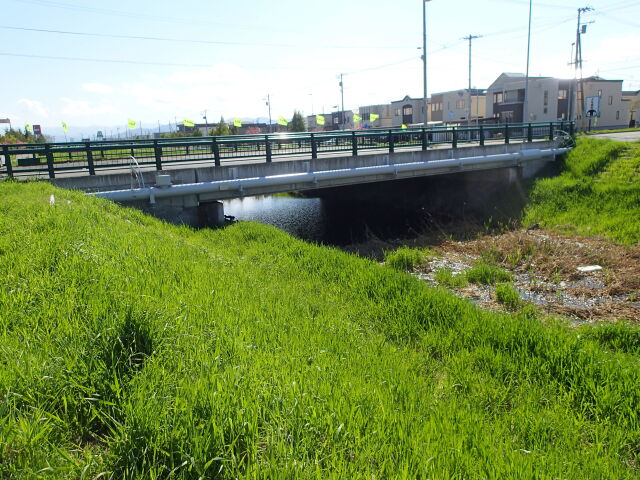

設計概要  水管橋の耐震性能を向上させるため、東雁来みのり橋添架管水管橋ほか2橋の耐震化を図る目的とした耐震補強工事を行う設計を行った。

設計規模・面積 東雁来みのり橋 φ200 L=23.0m
東雁来めぐみ橋 φ250 L=17.9m
第3伏篭橋 φ200 L=83.2m

設計担当部 土木部
備考

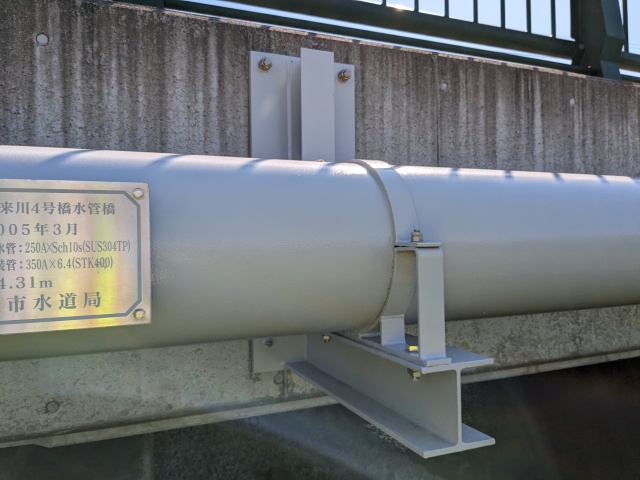

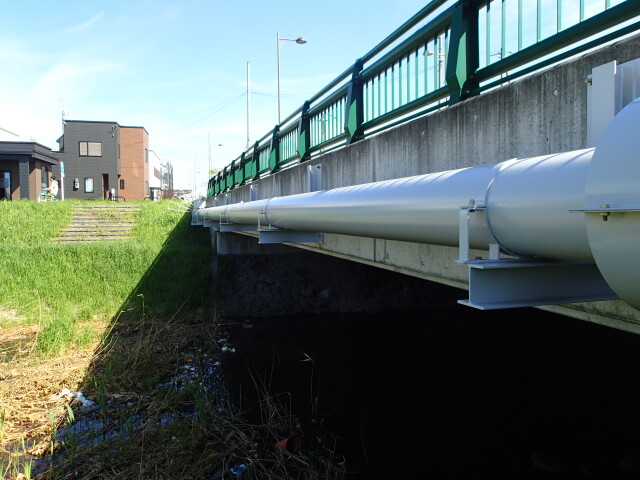

コメント 東雁来みのり橋と東雁来めぐみ橋は、既設の支持金具の取替えや地震時移動量を満足する伸縮継手の取替えを行った。

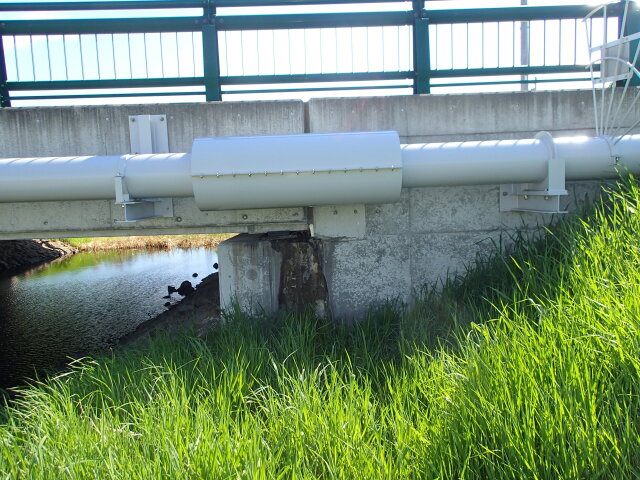

 第3伏篭橋は、橋台の下部工と桁中央部の上部工に固定端の支持金具を新設した。また、伸縮継手は地震時移動量を満足するものと取替えを行った。
