令和4年9月
札幌市水道局
| 実施分類 | 水道施設 |
|---|---|
| 所在地 | 札幌市豊平区福住1条6丁目～西岡4条5丁目 |
| 設計概要 | 耐震診断において耐震性能が不足していると判断された福住橋添架水管橋の補強工事を行うための設計を行った。 |
| 設計規模・面積 | 福住橋 φ200 L=20.0ｍ |
| 設計担当部 | 土木部 |
| 備考 |

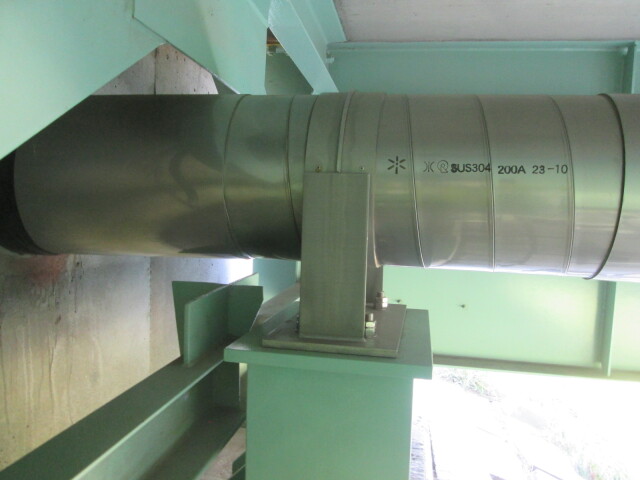

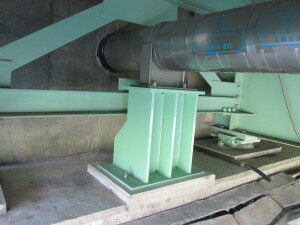

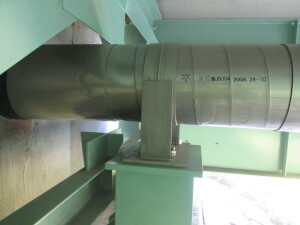

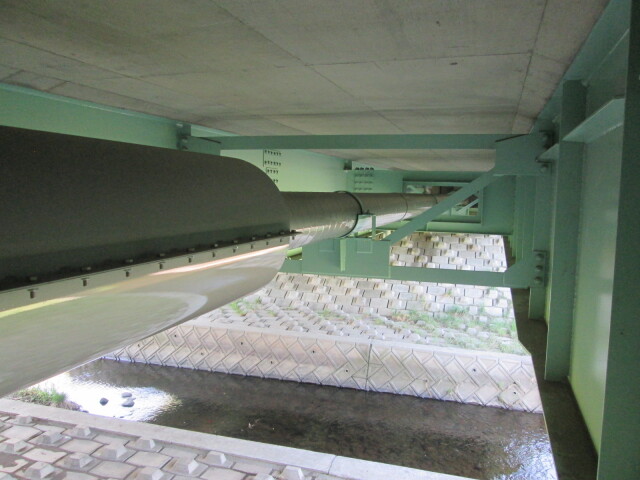

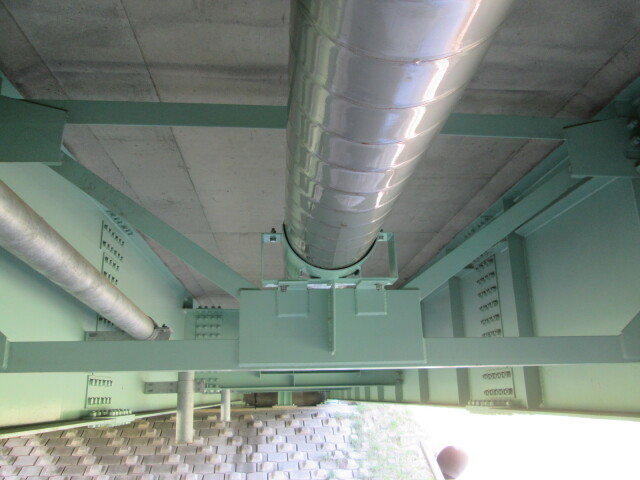

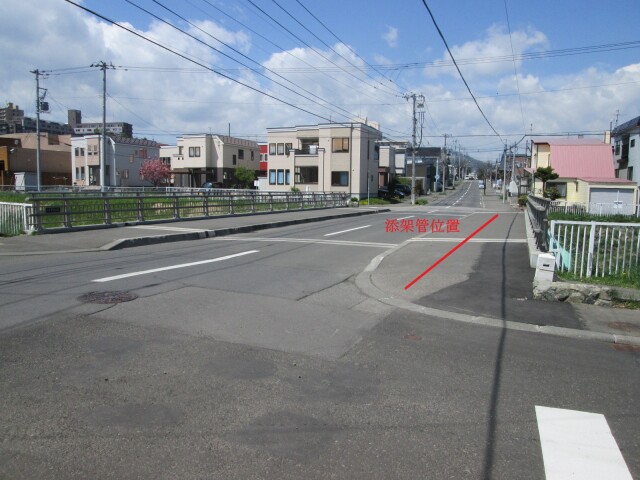

コメント 福住橋は、月寒川をまたぐ単純活荷重合成板桁の橋梁である。支持金具は最新の設計基準に従い、固定端の新設支持金具を新設し、橋台沓座面から立ち上げる構造とした。また、支持金具のサドルサポート部の取替えや、地震時移動量を満足する伸縮継手の取替えを行った。
