令和4年9月
札幌市水道局
| 実施分類 | 水道施設 |
|---|---|
| 所在地 | 札幌市豊平区西岡1条11丁目～南区澄川6条7丁目 |
| 設計概要 | 耐震診断において耐震性能が不足していると判断された西岡橋添架水管橋の補強工事を行うための設計を行った。 |
| 設計規模・面積 | 西岡橋 φ200 L=6.60ｍ |
| 設計担当部 | 土木部 |
| 備考 |

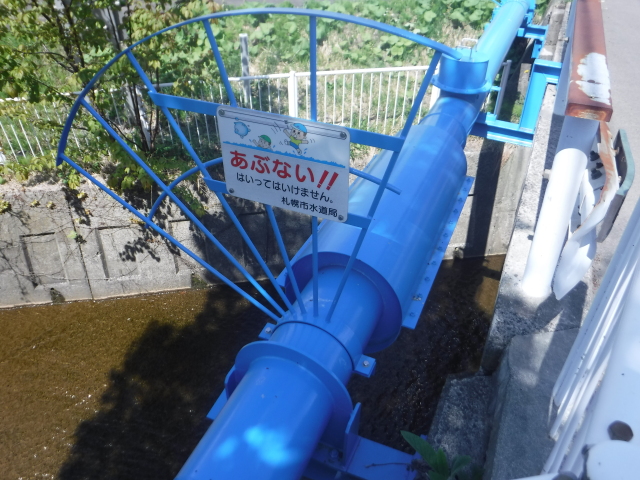

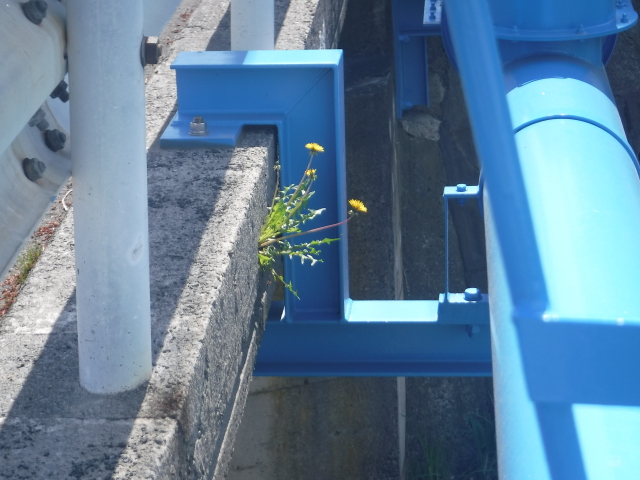

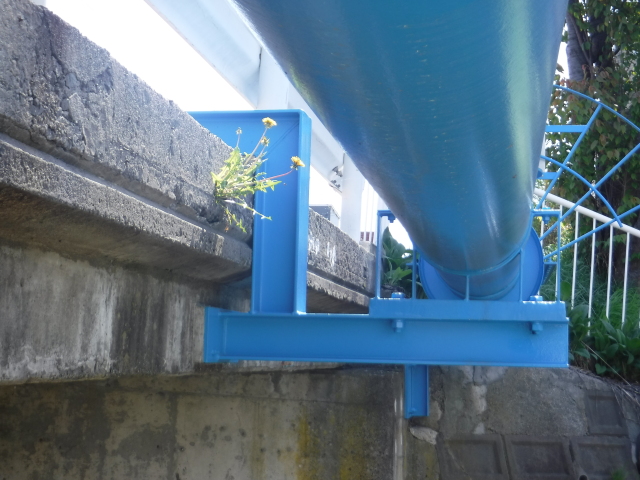

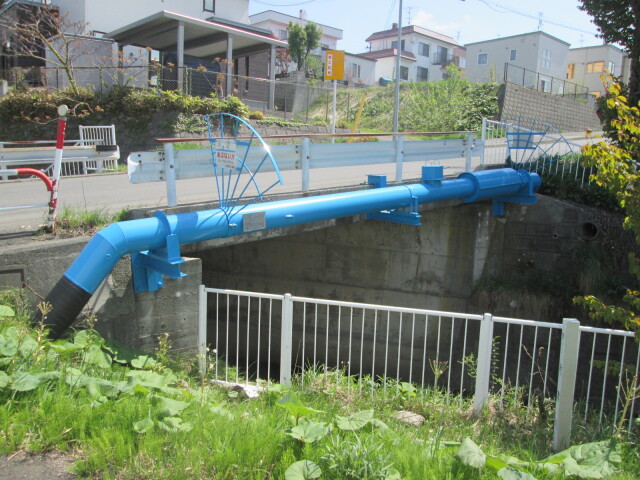

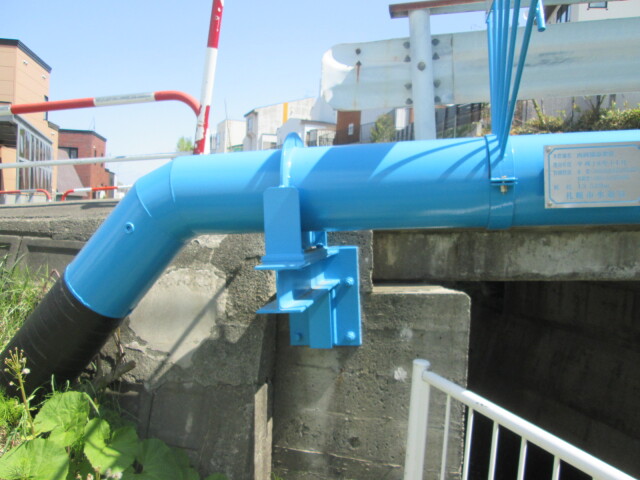

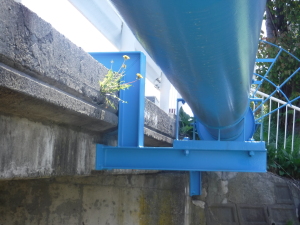

コメント 西岡橋は、望月寒川をまたぐRC床版(CT-350スラブ橋)の橋梁である。支持金具は、既設管の切断をしないため河川側に新たに地覆部ブラケットを設置し、主要部材として添架管を支える構造とした。また、この支持金具を極力軽量化し、荷重の増加を抑制した。さらに、既設のリングサポートの切断や、既設地覆ブラケットの撤去により添架荷重の低減を図り、道路橋に対する、荷重増加の負担を極力縮小させることに努めた。
