令和4年9月
札幌市水道局
| 実施分類 | 水道施設 |
|---|---|
| 所在地 | 札幌市豊平区西岡1条4丁目～平岸7条17丁目 |
| 設計概要 | 耐震診断において耐震性能が不足していると判断された西岡101号橋添架水管橋の補強工事を行うための設計を行った。 |
| 設計規模・面積 | 西岡101号橋 φ350 L=15.60ｍ |
| 設計担当部 | 土木部 |
| 備考 |

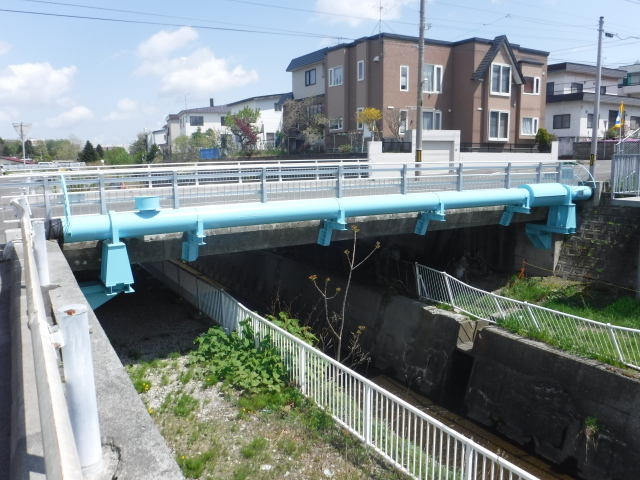

コメント 西岡101号橋は、望月寒川をまたぐPC床版桁の橋梁である。

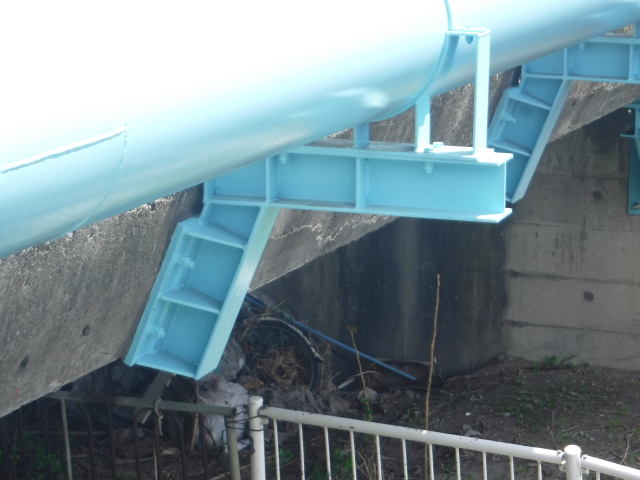

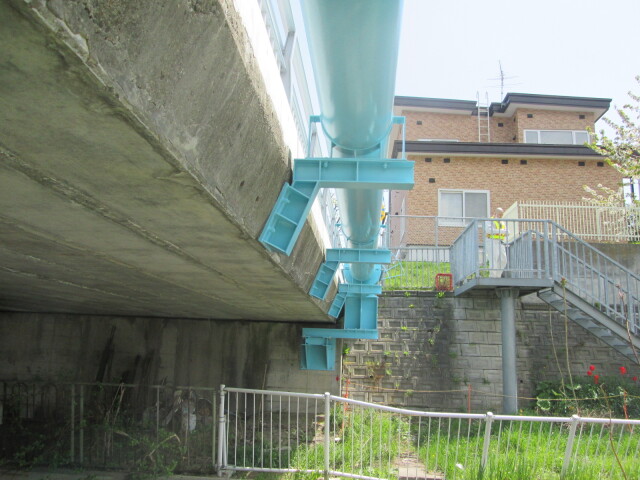

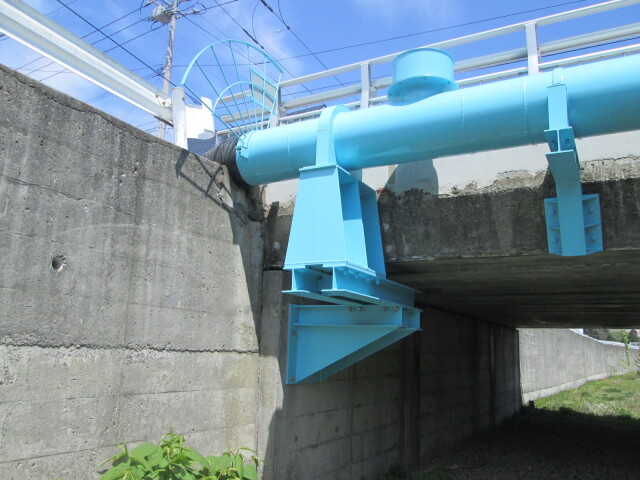

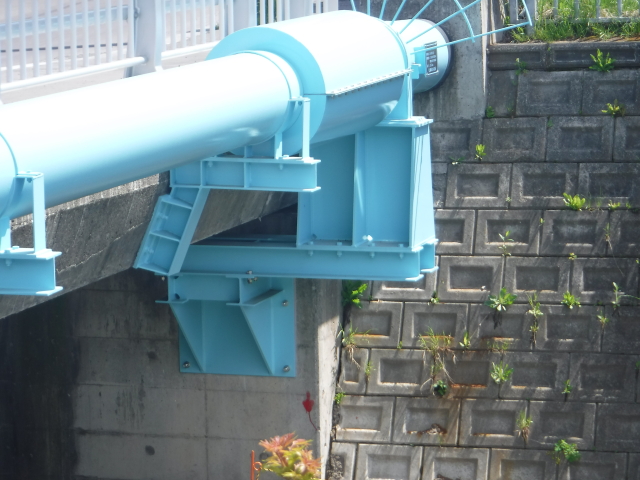

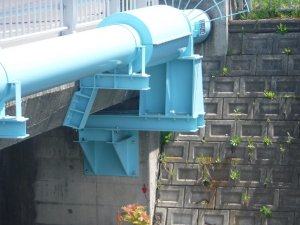

支持金具は最新の設計基準に従い、固定端の支持金具を新設し、橋台前面から立ち上げる構造とした。また、既設支持金具のサドルサポート部の取替えや地震時移動量を満足する伸縮継手の取替えを行った。
